Dlouhé wolfram-karbidové trysky Airblast ATSD

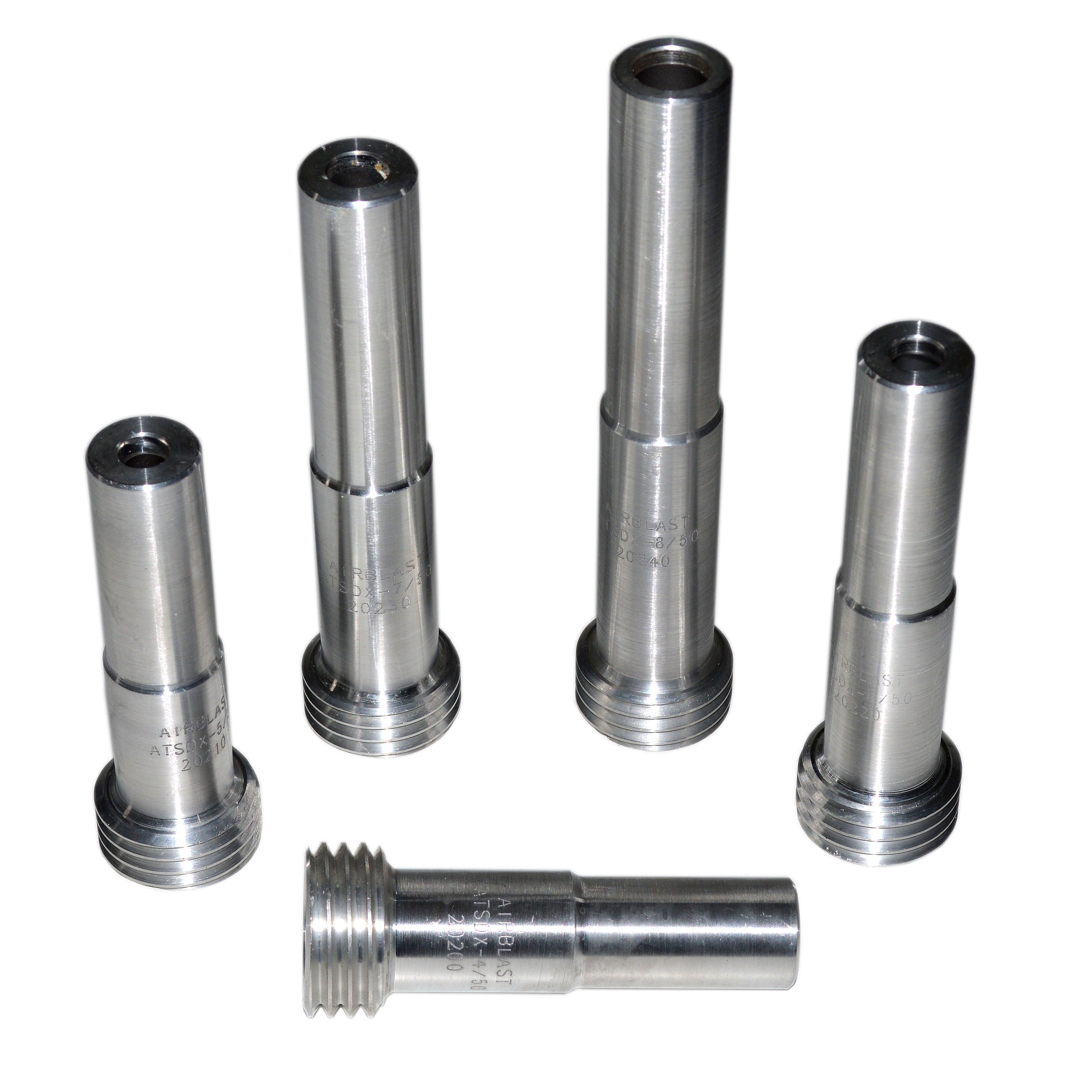

Airblast ATSD jsou dlouhé wolfram-karbidové trysky s hliníkovým pláštěm pro standardní tryskání.

Technická specifikace

Trysky ATSD (X) Vnitřní Ø Délka Vstupní Ø trysky
ATSD – 3 TC tryska s jemným nebo s hrubým závitem  4,8 mm 135 mm 25 mm
ATSD – 4 TC tryska s jemným nebo s hrubým závitem  6,4 mm 135 mm 25 mm
ATSD – 5 TC tryska s jemným nebo s hrubým závitem  8,0 mm 145 mm 25 mm
ATSD – 6 TC tryska s jemným nebo s hrubým závitem  9,5 mm 170 mm 25 mm
ATSD – 7 TC tryska s jemným nebo s hrubým závitem  11,0 mm 200 mm 25 mm
ATSD – 8 TC tryska s jemným nebo s hrubým závitem  13,0 mm 230 mm 25 mm

ATSDX – 4 TC tryska s jemným nebo s hrubým závitem 6,4 mm 135 mm 32 mm
ATSDX – 5 TC tryska s jemným nebo s hrubým závitem 8,0 mm 145 mm 32 mm
ATSDX – 6 TC tryska s jemným nebo s hrubým závitem 9,5 mm 170 mm 32 mm
ATSDX – 7 TC tryska s jemným nebo s hrubým závitem 11,0 mm 200 mm 32 mm
ATSDX – 8 TC tryska s jemným nebo s hrubým závitem 13,0 mm 230 mm 32 mm
ATSDX – 10 TC tryska s jemným nebo s hrubým závitem 16,0 mm 230 mm 32 mm
ATSDX – 12 TC tryska s jemným nebo s hrubým závitem 19,0 mm  230 mm 32 mm

Standardní velikost závitu trysky je 50 mm, která se značí /50 v objednávacím čísle. Bez tohoto označení má tryska jemný závit 41 mm
